產品介紹
1系統概論
深圳市尚鑫航電子科技有限公司的尚鑫航伸縮縫視覺位移監測系統（簡稱：SXH-DIC-EJ-800B）采用高清圖像處理技術的智能化位移監測技術，利用先進的數字圖像識別及亞像素處理等技術，實現了對伸縮縫高精度二維位移測量，并通過物聯網實現數據云端一體化；可用于橋梁伸縮縫監測、道路伸縮縫監測等長期監測場景。

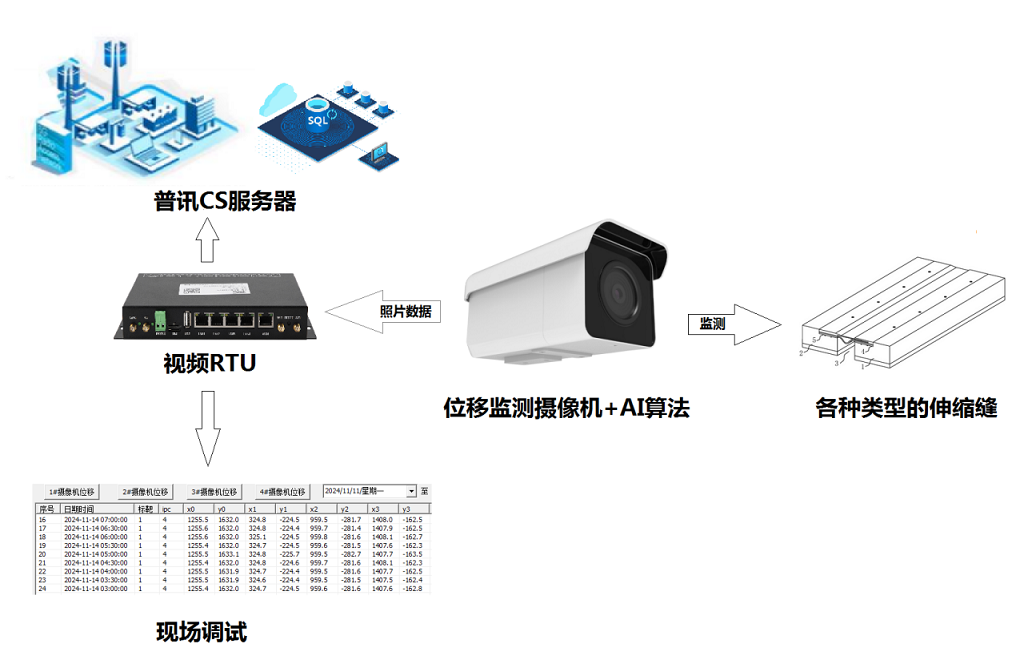

圖 尚鑫航伸縮縫視覺位移測量系統示意圖
伸縮縫視覺位移有以下應用場景：
橋梁伸縮縫監測： | 通過安裝攝像頭對橋梁伸縮縫進行動態監測，能夠?qū)崟r(shí)檢測伸縮縫的位移、開口變化等，確保橋梁結構的安全性。 |
道路伸縮縫監測： | 視覺位移監測方案可用于監控高速公路、城市道路等的伸縮縫，及時發現因溫度變化或荷載導致的位移和損壞。 |
隧道結構監測： | 在隧道的伸縮縫處，利用視覺技術可以實時監測其位移情況，幫助及早發現結構問題，確保隧道安全。 |
建筑結構監測： | 在建筑物或高層建筑的伸縮縫等結構處，使用視覺監測技術能夠?qū)σ虺两?、溫度變化等因素引起的位移進行長期監測。 |
2系統特點
2.1高精度、高分辨率
尚鑫航伸縮縫視覺位移監測系統具有高精度和高分辨率的優點，能夠提供準確的位移數據。在伸縮縫位移監測中，系統能精確監測到毫米級的位移變化。通過高分辨率的相機與先進的圖像處理技術，能夠?qū)崿F(xiàn)伸縮縫微小位移的精準監測，適應高精度監測需求，確保全局安全。
2.2非接觸式測量
系統采用先進的圖像亞像素處理算法，能在不接觸物體的情況下高效、無損地獲取位移數據，精確分析物體位移。系統監測不需要與結構表面接觸，因此能夠避免接觸式傳感器可能產生的摩擦、磨損或干擾問題，尤其適用于難以接觸的環境。
2.3相對位移防止攝像機抖動
系統在設計之初，就考慮了攝像機抖動對測量精度的影響。系統通過伸縮縫的相對位移來確定位移是否發生，從而有效防止攝像機抖動引起的誤差。由于伸縮縫之間的相對位移不受攝像機運動影響，即使在攝像機因?yàn)檐?chē)輛導致發生輕微抖動時，系統也能確保測量結果的準確性和可靠性。
2.4伸縮縫自動識別
系統具備自動識別伸縮縫的功能，無需現場安裝人員手動配置標記伸縮縫。系統通過圖像處理算法自動檢測各種類型的伸縮縫的位置和鋸齒，快速識別并定位伸縮縫在水泥表面的分布。自動識別功能確保了系統在不同環境下的適應性，避免了人工操作帶來的不便，適用于動態變化的測試場景和復雜的工業應用。
2.5夜間監測及適應性強
系統具備優異的環境適應性，在夜間及其他較為惡劣的環境下仍能穩定工作。系統配備高性能的紅外或低光照攝像設備，能夠在低光照條件下清晰捕捉伸縮縫位移信息，保證測量精度。此外，系統采用先進的圖像處理算法，即使在強光、低光照、高溫、塵土或濕氣等惡劣環境下，也能確保高效、準確的位移測量。
2.6數據可視化及預警
系統具有強大的數據可視化和預警功能，能夠?qū)崟r(shí)展示位移測量結果。系統將采集到的位移數據通過可視化界面直觀呈現，用戶可以輕松監控被測物體的變形情況，識別潛在的風險區域。同時，系統具備智能預警功能，當位移超過設定的安全閾值時，會自動觸發警報，提醒操作人員及時采取措施，防止安全隱患。
3系統組成
尚鑫航伸縮縫視覺位移監測系統主要由硬件子系統和軟件子系統組成：硬件子系統主要含多點圖像位移測量相機、視頻RTU等組成；軟件子系統由調試客戶端、Web云平臺等構成。
SXH-DIC-EJ-800B伸縮縫位移監測相機集成基于圖像識別的高精度位移測量邊緣算法，實時輸出被測量對象二維位移，并實時上報尚鑫航CS服務器進行后端數據存儲、前端展示和數據分析及事件預警等。
3.1硬件子系統
尚鑫航伸縮縫視覺位移監測系統硬件子系統主要包括圖像位移識別相機、視頻RTU等。
（1）圖像位移相機
圖像位移測量相機為硬件核心產品，擁有800W像素分辨率，在夜間及其他較為惡劣的環境下仍能穩定工作。系統配備高性能的紅外或低光照攝像設備，能夠在低光照條件下清晰捕捉標靶信息，保證測量精度。

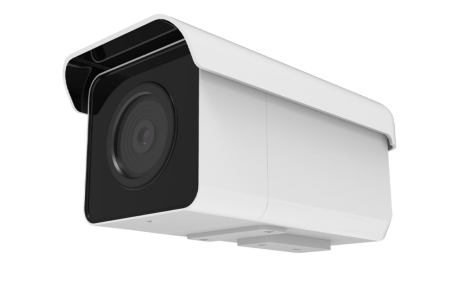

圖 圖像位移測量相機
技術參數：
序號 | 名稱 | 參數 |
1 | 傳輸方式 | 100/1000M RJ45 以太網接口 |
2 | 通信協議 | HTTP/HTTPS |
3 | 測量距離 | 2-10米 |
4 | 分辨率 | 0.25mm（10米距離） |
5 | 測量精度 | 1mm（10米距離） |
6 | 監測數量 | 1條伸縮縫 |
7 | 供電方式 | 8~30VDC |
8 | 相機峰值功耗 | ＜10W |
9 | 平 均 無 故 障 時 間 （MTBF） | 350000 小時 |
10 | 工作溫度 | -40℃ ~+80℃；濕度 5%~95%（不結露） |
11 | 防護等級 | IP65 |
12 | 重量 | <2Kg |
13 | 夜間監測 | 支持 |
（1）視頻RTU
視頻RTU Vrtu-V6為位移監測攝像機提供網關服務，可以使用4G或者有線網絡為整個系統供網。

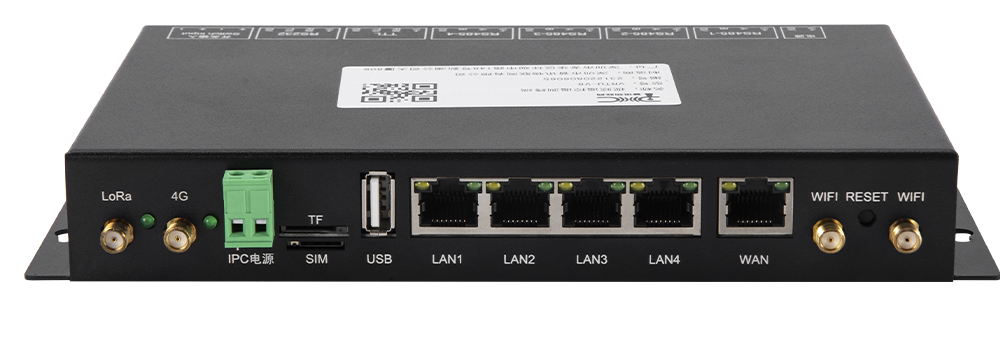

圖 視頻RTU Vrtu-V6
視頻RTU技術參數：
序號 | 名稱 | 參數 |
1 | 供電方式 | 6~30VDC |
2 | 功耗 | 2.2W；0.3W（休眠） |
3 | 網絡接口 | WAN口*1，LAN口*4 |
4 | 電源輸出接口 | IPC電源輸出 |
5 | 外部擴展接口 | RS232*1；RS485*4；TTL*1 |
6 | 卡插槽 | TF卡插槽*1；SIM卡插槽*1 |
7 | 程序升級 | 遠程升級；本地升級 |
8 | 外觀尺寸 | 190mm*130mm |
9 | 平 均 無 故 障 時 間 （MTBF） | 350000 小時 |
10 | 工作溫度 | -40℃ ~+80℃；濕度 5%~95%（不結露） |
11 | 防護等級 | IP55 |
12 | 重量 | <2Kg |
3.2軟件子系統
尚鑫航伸縮縫視覺位移監測系統子系統主要含尚鑫航客戶端、桌面配置工具、web云平臺等。

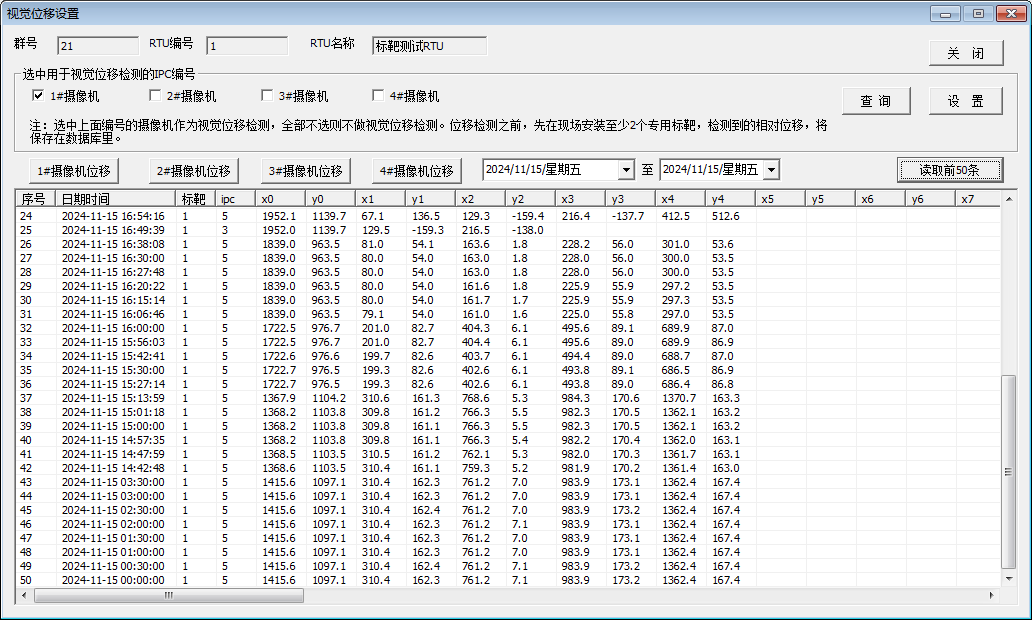

圖 尚鑫航客戶端

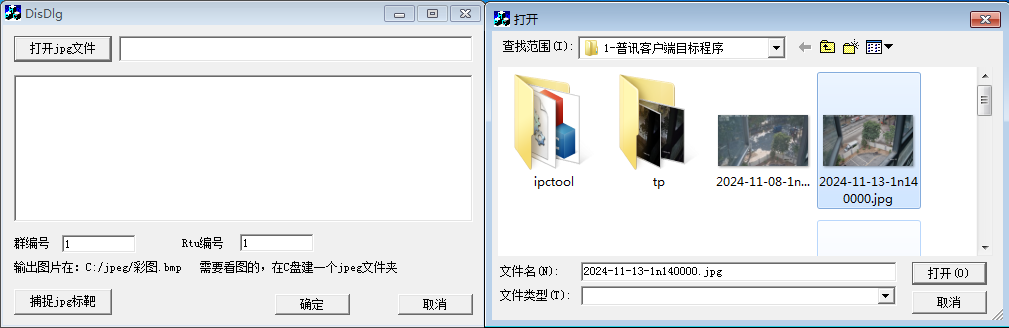

圖 桌面配置工具
4系統安裝
4.1系統安裝
為了確保監測系統的穩定性與準確性，現場安裝將遵循以下步驟：
· 設備選址：根據伸縮縫在道理上的結構特點和監測需求，選擇最佳的攝像機安裝位置，以確保視野覆蓋伸縮縫完整位置。
· 支架安裝：使用不銹鋼支架將攝像機固定在預定位置，確保設備在各種氣候條件下的穩固性和耐用性。
· RTU配置：將攝像機與RTU連接，確保RTU能夠控制攝像機拍照并上傳圖片，以便于數據傳輸和設備管理。
· 電源及網絡連接：確保RTU和攝像機的電源與網絡連接穩定，測試以確認圖片和數據傳輸效率。
· 調試與校準： 在安裝完成后，對系統進行調試，確保圖像捕捉和數據分析功能正常，并進行必要的攝像機校準。
4.2系統安裝示意圖

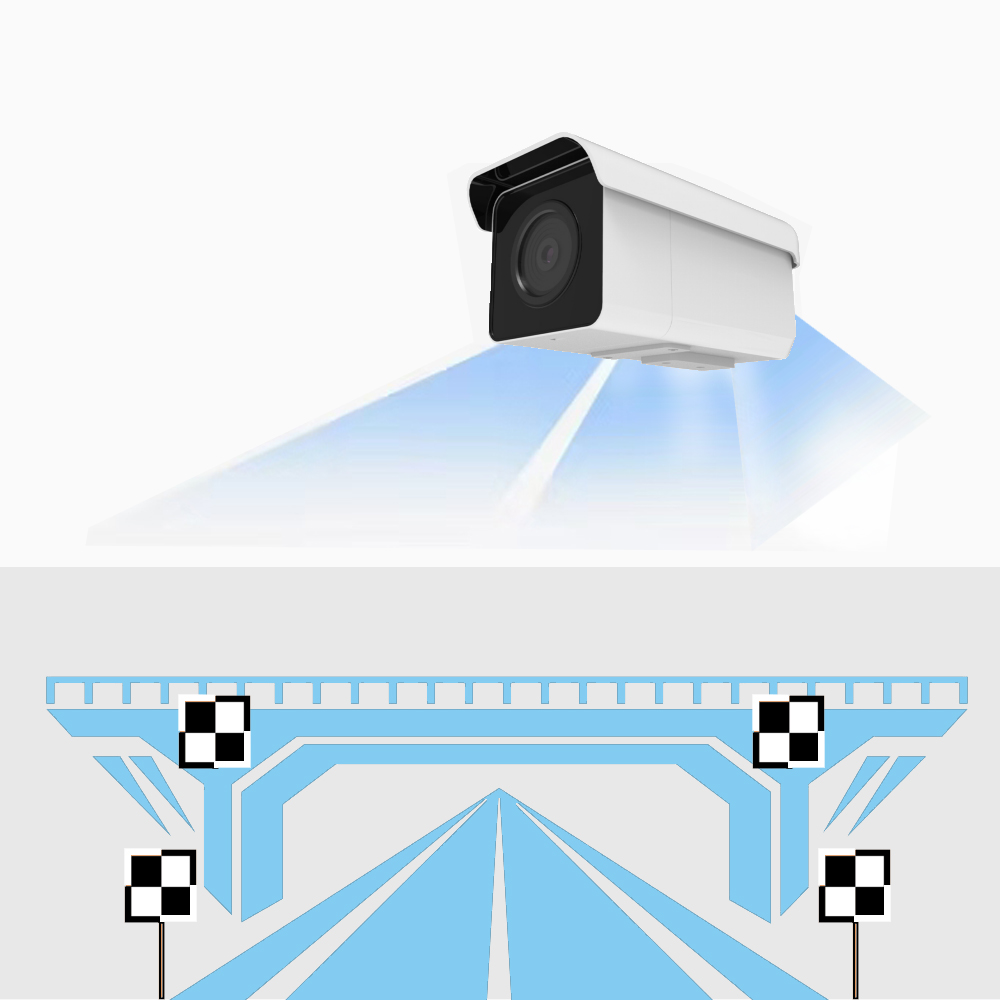

（1）監測伸縮縫位移示意圖
